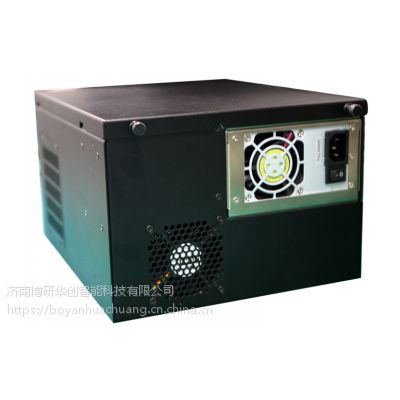

小型紧凑型壁挂整机

IPC-620H

IPC-620H是一款小型紧凑型壁挂整机，安装H81桌

面平台主板，具备紧凑尺寸、高性能、高性价比的

特性，支持Intel? LGA 1150针脚的第四代

I3/I5/I7 Core? Processor、Intel? Pentium?

Processor 、Intel? Celeron? Processor 系列处

理器，提供超高的计算能力和显示性能；可以利用

单板上的扩展槽直接扩展全高半长应用卡，不需要

转接板，在小型体积下仍拥有良好扩展性能；该机

箱采用小型化设计，可以满足在狭小空间安装的需

要。主要应用领域：高速公路、自助终端、自动化

生产及检测等。

高性能， 支持Intel第四代i3/i5/i7 处理器，性

能提高 小体积， 突破***IPC机箱最小尺寸，可

与无风扇整机媲美  多串口， 整机标配6个COM口

，可通过LPC总线再扩展4个 扩展强， 可选扩

4*PCI 或2*PCI,1*PCIE×4,1*PCIE×16 好维护，

上盖采用翻盖式设计，检修拆装方便快捷 高可靠

， 搭配专用FlexATX板卡，防震式驱动器架设计

产品规格 订购信息 资料中心

适配主板

与用Flex ATX类大小工业母板

适配CPU

根据主板配置而定：

若安装H81平台主板，支持Intel? LGA 1150针脚的

第四代 I3/I5/I7 Core? Processor、Intel?

Pentium? Processor 、Intel? Celeron?

Processor 系列处理器

适配内存

根据主板配置而定：

H81平台：2个DDR3 DIMM 槽,单条上8G，16G

I/O接口

根据主板配置而定：

ECS-1829：6*COM（通过LPC总线插针可再扩展2/4

个），2*USB3.0；8*USB2.0，2*GeB，1*VGA+1*DVI

，1*LPT，1*Audio，1*PS2

ECS-1830：6*COM（通过LPC总线插针可再扩展2/4

个），2*USB3.0；8*USB2.0，2*GeB，1*VGA+1*DVI

，1*LPT，1*Audio，1*PS2

存储器

支持1个2.5"硬盘安装，光驱可选

总线扩展

根据主板配置而定：

ECS-1829（H81）：4*PCI

ECS-1830（H81）：2*PCI+1*PCIE×4+1*PCIE×16

工作温度

0℃～50℃；5%～90%（非凝结状态）

存储环境

-20℃～60℃；5%～90%（非凝结状态）

电源供电

Mini ATX工业级电源,标配300W ATX电源

操作系统

支持 WIN7、WIN8、WIN 8.1、WIN XP、LINUX

外形尺寸

(W×H×D)

280mm*165mm*238mm
