| 品牌：研祥 | 型号： M50-E/H | 设备类型：工控电脑 |
| 上市时间：2015.8 | 货源类别：现货 | 类型：嵌入式工控机 |
| 外形尺寸：176mm（宽）×53.5mm（高）×148.5mm （深）mm | OEM：可OEM | 重量：1.55KG |
| 是否支持代理加盟：不支持 | 最快出货时间：1-3天 | 售后类型：全国联保 |
| 质保：三年年 | 发票：提供发票 | 包装清单：工控机，键鼠，纸箱 |
| 版本：2018040255 |

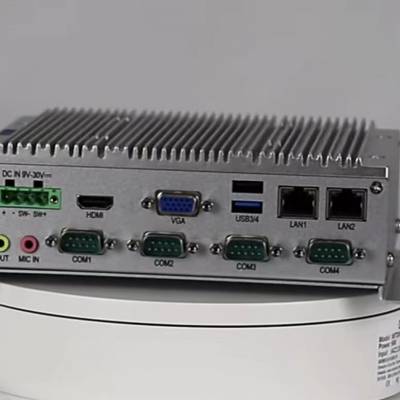

微型无风扇整机
M50-E/H
随着工业4.0和中国制造2025的兴起，我国制造业
面临新的转型与机遇，智慧工厂应运而生，微型化
无风扇产品逐渐显现出***的优势。研祥在保持以
往产品优良特性的基础上，全新推出***微型无
风扇产品M50;M50 是一款无风扇低功耗高性能嵌入
式整机。板载第六代Intel? Core? i7/i5/i3处理
器或板载J1900处理器+Bay Trail平台芯片技术方
案，支持WIN7(64bit)、WIN10、LINUX(2.6内核)等
操作系统;整机结构简单，外形尺寸小巧，机壳采
用铝合金铸造成形；结构紧凑、坚固、无风扇设计
，外壳兼作散热用,具有优良的密封防尘、散热与
抗振性能;主要市场应用机械检测设备、工业自动
化控制、智能交通、高速公路车道控制等各种嵌入
式领域。
多平台，自由选配
采用IntelSkylake-U、BayTrail高低端两种平台，
搭配多种可选规格、性能控制模块，便于满足客户
快速选型需求。
全密封无风扇设计
全密封无风扇箱体设计，采用铝合金与钣金结合结
构，***噪音，防止粉尘、提升产品抗干扰强度。
无线缆、模块式设计
无线缆设计的框架，内部模块之间硬连接，提高信
号转换的可靠性和装配效率，同时大大提升产品的
平均无故障时间和维护时间。
硬盘快速更换
硬盘采用抽拉式模块设计，用户可轻松快速的实现
硬盘更换、数据交换和后端维护。
宽压直流输入电压：9~30V
具有防反接和过流、过压保护设计，确保设备在电
压不稳定环境下正常运行，支持远程开关机接口。
宽温工作：-20℃~70℃
产品选用优质宽温零部件，整机实现从-20℃~60℃
的工作温度范围，满足工业现场及特殊行业应用环
境
多种通讯模式
可选4个千兆以太网口和4个RS232/485/422串
口；2个MiniPCIe扩展槽，快速实现CAN、Profibus
、Fieldbus等现场总线，或4G、WiFi、GPS通讯模
块。
系统配置
处理器
板载Intel? Core? I7-6500U 2.5Ghz/I5-6300U
2.4Ghz/I3-6100U 2.3Ghz处理器
板载Intel? Celeron J1900
芯片组
Intel Skylake-u
Intel BayTrail
内存
Skylake：标配4GB内存,支持20GB；
BayTrail：标配4GB内存,支持8GB；
I/O接口
网口
2个RJ45 10/100/100网络接口 （可选4个网口
）
USB
6个USB（MAX）
HDMI
1个HDMI接口
VGA
1个VGA接口
COM
4个串口,RS232/485/422可选（MAX）
PS/2
1个键盘鼠标接口
其它
1个4Pin端子型电源接口
扩展槽
1个MiniPCIE 扩展槽
存储器
硬盘
标配2.5寸监控级500G硬盘，可选2.5寸固态硬
盘
M-SATA
可选
工作环境
0℃～45℃（机械硬盘）
-20℃～＋70℃(宽温SSD/M-SATA)
存储环境
-40℃～70℃；湿度：5%～90%（非凝结状态）
安装方式
嵌入面板式，VESA标准支撑臂
产品尺寸
M50-E：176mm（宽）×53.5mm（高）×148.5mm
（深）
M50-H：190mm（宽）×65.5mm（高）×148.5mm
（深）
电源
DC24V（9-30V）输入或 外置AC 220V适配器供
电
重量
M50-E：约1.55Kg
M50-H：约2.25Kg
